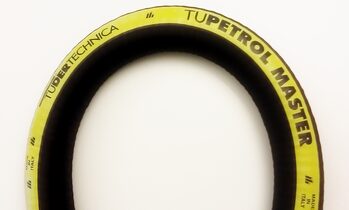

Tubo progettato secondo la noma EN 12115 per aspirazione e mandata di oli e benzine, con contenuto aromatico fino al 50%. Tubo testato e certificato dal'INERIS per utilizzo in area Atex (ex-Zone).
Sottostrato: NBR 1, nero, conduttivo
Temperatura d'impiego: -30 °C +100 °C
Resistenza al vuoto: 675 mmHG
Norme: EN 12115 e TRbF 131/2
Proprietà elettriche: tipo Ω/T in accordo a EN 12115 (R min 10⁶Ω, R min 10⁹Ω attraverso la parete del tubo)

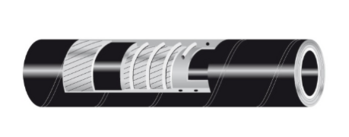

Rinforzi: tessuti sintetici, cavetto in rame per la dissipazione dell'elettricità statica, spirali in acciaio zincato incorporate nella parete del tubo.
Copertura: liscia, CR, nera, conduttiva, resistente all'abrasione, all'invecchiamento, all'ozono ed all'olio, superficie ad impressione di tela.
Diametro interno (mm) |
Diametro esterno (mm) |
Pressione di esercizio (bar) |
Pressione di scoppio (bar) |
Peso (kg/m) |
Raggio di curvatura (mm) |
19 |
31 |
16 |
64 |
0,69 |
65 |
25 |
37 |
16 |
64 |
0,85 |
90 |
32 |
44 |
16 |
64 |
1,06 |
120 |
38 |
51 |
16 |
64 |
1,42 |
155 |
50 |
66 |
16 |
64 |
2,19 |
215 |
51 |
67 |
16 |
64 |
2,22 |
215 |
63,5 |
79,5 |
16 |
64 |
3,05 |
275 |
75 |
91 |
16 |
64 |
3,54 |
330 |
76 |
92 |
16 |
64 |
3,58 |
330 |
100 |
116 |
16 |
64 |
4,58 |
450 |
102 |
118 |
16 |
64 |
4,64 |
450 |
