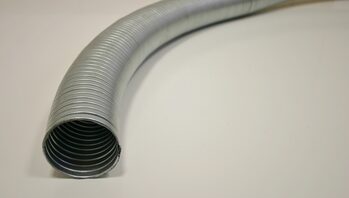

Tubo metallico flessibile ZD



Tubo flessibile doppia aggraffatura in acciaio zincato per protezione meccanica cavi elettrici, scarico gas e convogliamento.
Temperatura di esercizio: 250 °C


Classificazione
UNI CEI EN 61386
Resistenza alla compressione
4
Resistenza all'urto
4
Temperatura minima -40 °C
5
Temperatura massima +250 °C
6
Curvatura
Flessibile con manteminmento della posizione
Caratteristiche elettriche
Continuità elettrica e schermo EMC
Protezione IP secondo CEI EN 60529
IP40
Resistenza alla corrosione
Media
Resistenza alla trazione fino a diam. 40 mm
4
Resistenza alla trazione diam. 45 mm a diam. 300 mm
5
Propagazione fiamma
Non propagante
Resistenza al carico sospeso
Variabile in funzione del diametro (3; -5)
RoHS - Reach
Si

Diametro interno
(mm)


Diametro esterno
(mm)


Passo Min.
(mm)


Passo Max.
(mm)


Peso al metro


Raggio di curvatura
(mm)

15
18
6,9
5,1
0,22
55
18
21
6,9
5,1
0,26
65
20
25
8,7
6,3
0,51
70
22
27
8,7
6,3
0,55
77
25
30
8,7
6,3
0,62
86
28
33
8,7
6,3
0,69
95
30
35
8,7
6,3
0,73
102
35
40
8,7
6,3
0,84
117
38
43
8,7
6,3
0,91
127
40
45
9,45
7,27
1,10
163
40
45
9,45
7,27
1,38
163
42
47
9,45
7,27
1,15
171
48
53
9,45
7,27
1,31
194
50
55
9,45
7,27
1,36
201
55
60
9,45
7,27
1,49
221
60
65
9,45
7,27
1,62
240
65
70
9,45
7,27
1,75
259
70
75
9,45
7,27
1,88
278
75
80
9,45
7,27
2,01
297
80
85
9,45
7,27
2,14
316
85
90
9,45
7,27
2,27
336
90
95
9,45
7,27
2,40
355
95
100
9,45
7,27
2,53
374
100
105
9,45
7,27
2,66
393
105
110
9,45
7,27
2,79
412
110
115
9,45
7,27
2,92
431
115
120
9,45
7,27
3,05
451
120
125
9,45
7,27
3,17
470
125
130
9,45
7,27
3,30
489
130
135
9,45
7,27
3,43
508
135
140
9,45
7,27
3,56
527
140
145
9,45
7,27
3,69
546
145
150
9,45
7,27
3,82
566
150
155
9,45
7,27
3,95
585
160
165
11
8,7
5,43
696
170
175
11
8,7
5,76
739
180
185
11
8,7
6,10
782
200
205
11
8,7
6,76
867
250
255
11
8,7
8,43
1081
275
280
11
8,7
9,27
1188
